Trong hệ thống khí nén công nghiệp, khớp nối khí nén là chi tiết nhỏ nhưng đóng vai trò cực kỳ quan trọng. Một hệ thống có thể sử dụng máy nén khí chất lượng cao, ống dẫn đạt tiêu chuẩn, nhưng nếu khớp nối không phù hợp, rò rỉ khí và sụt áp sẽ làm giảm hiệu suất toàn bộ dây chuyền. Vậy khớp nối khí nén là gì? Có bao nhiêu loại? Và làm sao để chọn đúng loại cho nhà máy của bạn?

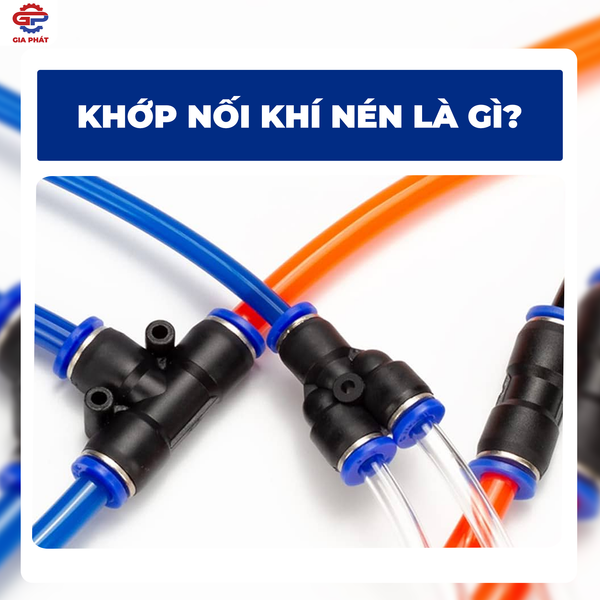

1. Khớp Nối Khí Nén Là Gì?
Khớp nối khí nén (Pneumatic Coupling/Fitting) là phụ kiện dùng để kết nối:
- Ống khí với ống khí
- Ống khí với thiết bị (van, xi lanh, súng hơi…)
- Ống khí với máy nén khí
- Ống khí với bộ lọc – điều áp – bôi trơn (FRL)
Mục đích chính:
- Đảm bảo kết nối kín, không rò rỉ
- Chịu được áp suất làm việc
- Tháo lắp nhanh khi bảo trì
- Giảm tổn thất áp suất trong hệ thống

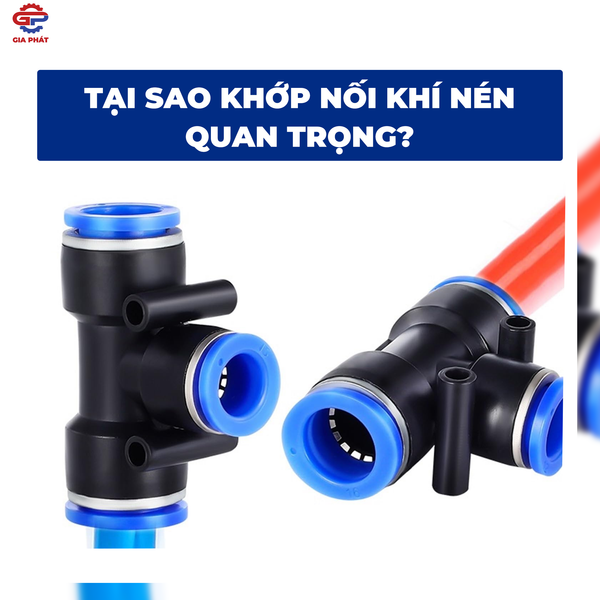

2. Tại Sao Khớp Nối Khí Nén Quan Trọng?
Nhiều nhà máy chỉ chú trọng đến máy nén mà bỏ qua phụ kiện. Thực tế:
- Rò rỉ khí 1 điểm nhỏ có thể gây thất thoát 10–30% năng lượng
- Sụt áp làm giảm lực xi lanh và tốc độ máy
- Khớp nối kém chất lượng dễ bung khi áp suất cao
- Ảnh hưởng tuổi thọ toàn hệ thống
Chi phí khí nén thường chiếm tỷ lệ lớn trong điện năng nhà máy. Vì vậy chọn đúng khớp nối giúp:
✔ Tăng hiệu suất
✔ Giảm chi phí điện
✔ Hạn chế downtime
✔ Nâng cao độ an toàn

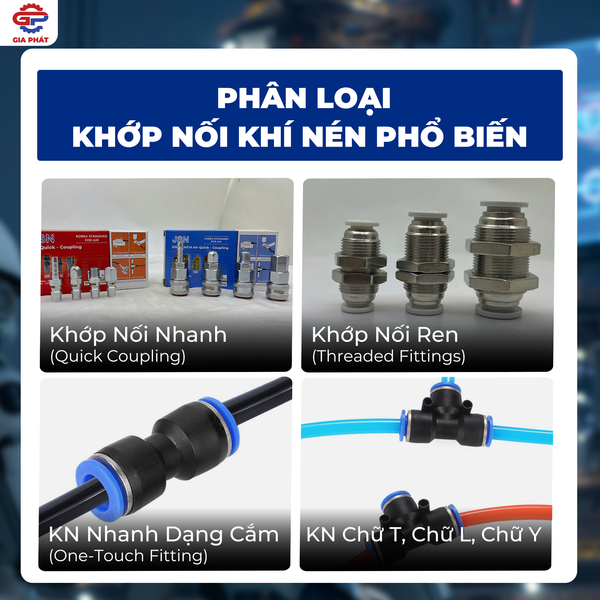

3. Phân Loại Khớp Nối Khí Nén Phổ Biến
3.1. Khớp Nối Nhanh (Quick Coupling)
Đặc điểm:
- Tháo lắp nhanh không cần dụng cụ
- Tự động khóa khi cắm vào
- Thường dùng cho súng hơi, máy cầm tay
Ứng dụng:
- Xưởng cơ khí
- Gara ô tô
- Công trình xây dựng
Phù hợp môi trường cần thay đổi thiết bị liên tục.
3.2. Khớp Nối Ren (Threaded Fittings)
Bao gồm:
- Ren ngoài (Male)
- Ren trong (Female)
- Ren thẳng
- Ren côn (NPT, PT)
Đặc điểm:
- Chịu áp suất cao
- Lắp cố định
- Dùng trong hệ thống trung tâm
Ứng dụng:
- Đường ống chính nhà máy
- Hệ thống phân phối khí
3.3. Khớp Nối Nhanh Dạng Cắm (One-Touch Fitting)
Đây là loại rất phổ biến hiện nay.
Ưu điểm:
- Chỉ cần đẩy ống vào là khóa
- Tháo bằng vòng nhấn
- Lắp đặt nhanh, tiết kiệm thời gian
Phù hợp:
- Dây chuyền tự động hóa
- Robot công nghiệp
- Máy CNC
3.4. Khớp Nối Chữ T, Chữ L, Chữ Y
Dùng để:
- Chia nhánh khí
- Đổi hướng 90 độ
- Gom nhiều đường khí
Thiết kế giúp tối ưu không gian lắp đặt trong tủ máy.
4. Vật Liệu Khớp Nối Khí Nén
Lựa chọn vật liệu ảnh hưởng trực tiếp đến độ bền và chi phí vận hành.
Nhựa kỹ thuật (POM, PA)
- Nhẹ
- Giá tốt
- Phù hợp áp suất trung bình
Đồng mạ Niken
- Chống ăn mòn
- Chịu áp cao
- Độ bền cao
Inox (304, 316)
- Môi trường ẩm, hóa chất
- Ngành thực phẩm, dược phẩm
- Chống oxy hóa tốt

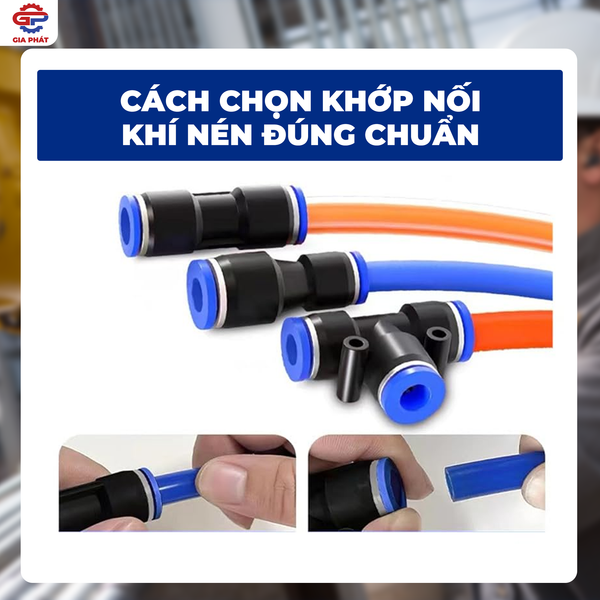

5. Cách Chọn Khớp Nối Khí Nén Đúng Chuẩn
5.1. Xác Định Áp Suất Làm Việc
Phải lớn hơn áp suất hệ thống tối thiểu 20–30%.
5.2. Kiểm Tra Đường Kính Ống
Phổ biến:
- 4mm
- 6mm
- 8mm
- 10mm
- 12mm
Chọn sai kích thước sẽ gây rò rỉ hoặc tuột ống.
5.3. Xem Lưu Lượng Khí (Flow Rate)
Nếu lưu lượng không đủ:
- Xi lanh yếu
- Máy chạy chậm
- Tăng tiêu hao điện
5.4. Điều Kiện Môi Trường
- Nhiệt độ cao?
- Có dầu?
- Có hóa chất?
- Ngoài trời?

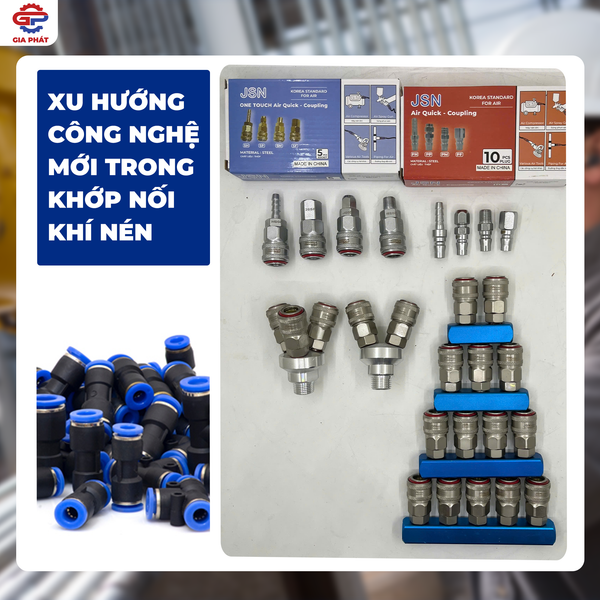

6. Xu Hướng Công Nghệ Mới Trong Khớp Nối Khí Nén
Hiện nay nhiều nhà máy chuyển sang:
- Khớp nối chống rò rỉ cải tiến
- Thiết kế giảm sụt áp
- Hệ thống ống khí nhôm module
- Công nghệ khóa kép chống bung ống
Những cải tiến này giúp giảm chi phí năng lượng đáng kể trong sản xuất quy mô lớn.
7. Những Lỗi Thường Gặp Khi Sử Dụng Khớp Nối
- Không dùng băng tan khi lắp ren
- Siết quá chặt gây nứt
- Dùng khớp nối nhựa cho áp cao
- Không kiểm tra định kỳ rò rỉ
- Kiểm tra hệ thống khí nén mỗi 3–6 tháng giúp tiết kiệm chi phí đáng kể.
Việc lựa chọn đúng loại, đúng kích thước và đúng vật liệu sẽ giúp:
- Tối ưu vận hành
- Giảm thất thoát khí
- Kéo dài tuổi thọ thiết bị
- Tăng lợi nhuận cho doanh nghiệp
Nếu bạn đang vận hành nhà máy, xưởng cơ khí hoặc hệ thống tự động hóa, đừng xem nhẹ phụ kiện nhỏ này – vì nó quyết định hiệu quả dài hạn của cả hệ thống khí nén. Liên hệ ngay Cửa hàng Gia Phát để được tư vấn và báo giá nhanh nhất.
