Bài viết này sẽ phân tích yêu cầu kỹ thuật, đặc tính vật liệu, tiêu chí lựa chọn, cũng như các lưu ý lắp đặt dành cho ống dẫn khí trong robot tự động hóa—giúp doanh nghiệp tối ưu hiệu suất và giảm rủi ro trong vận hành.

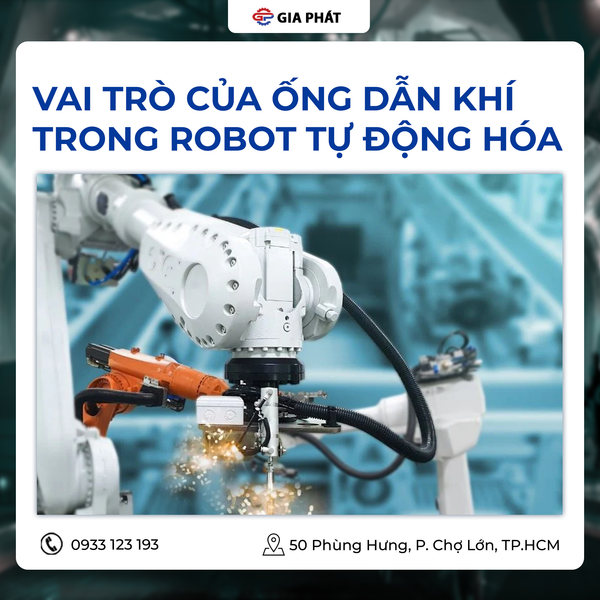

1. Vai trò của ống dẫn khí trong robot tự động hóa
Ống dẫn khí có nhiệm vụ truyền khí nén từ bộ nguồn đến các cơ cấu chấp hành như:
- Xy-lanh khí
- Cụm gắp (gripper)
- Van điều hướng
- Cơ cấu kẹp xoay – nâng – hạ
- Thiết bị cảm biến khí nén
Trong robot tự động hóa, ống dẫn khí phải hoạt động liên tục theo chuyển động lặp đi lặp lại với tốc độ cao. Nếu ống kém chất lượng, robot có thể gặp:
- Hao hụt áp suất → lực không đủ → kẹp không chặt sản phẩm
- Rò rỉ khí → tiêu tốn năng lượng → giảm tuổi thọ hệ thống
- Gập gãy ống khi robot xoay → ngừng dây chuyền
- Nứt vỡ → mất an toàn
Vì vậy, lựa chọn đúng loại ống đóng vai trò then chốt để đảm bảo tính ổn định, nhanh, chính xác của robot.
2. Yêu cầu kỹ thuật đối với ống dẫn khí trong robot tự động hóa
Trong hệ thống robot công nghiệp, ống dẫn khí phải đáp ứng những tiêu chuẩn kỹ thuật khắt khe để đảm bảo chuyển động của robot ổn định, chính xác và bền bỉ. Các yêu cầu quan trọng gồm:
2.1. Độ mềm dẻo và khả năng uốn cong linh hoạt
Robot hoạt động với biên độ lớn trên nhiều trục, vì vậy ống khí phải có khả năng uốn cong liên tục mà không bị gãy hoặc gập nếp. Độ linh hoạt cao giúp ống đi theo chuyển động robot một cách tự nhiên, giảm ma sát và ngăn nguy cơ đứt gãy khi robot tăng tốc hoặc đảo hướng.
2.2. Khả năng chịu áp lực biến thiên
Hệ thống khí nén của robot thường thay đổi áp suất theo chu kỳ đóng – mở van. Do đó, ống cần chịu được áp suất làm việc ổn định, đồng thời có áp suất nổ cao hơn tối thiểu 3 lần áp suất vận hành, nhằm đảm bảo an toàn và giảm nguy cơ phồng giãn hoặc rò rỉ.
2.3. Khả năng chống mài mòn, va đập và xoắn vặn
Robot thao tác liên tục khiến ống dễ bị va chạm, cọ xát với bề mặt kim loại hoặc bị xoắn nhẹ khi chuyển động. Ống phải có lớp vỏ bền, chịu mài mòn tốt, chống xoắn và hạn chế biến dạng để duy trì lưu lượng khí ổn định.
2.4. Chịu nhiệt và khả năng làm việc trong môi trường phức tạp
Tùy thuộc ứng dụng, ống có thể chịu tác động của nhiệt độ, dầu mỡ, hơi hóa chất hoặc bụi mịn. Vì vậy, vật liệu cần:
- Chịu được dải nhiệt rộng
- Không bị cứng giòn khi lạnh
- Không bị mềm hoặc biến dạng khi nóng
- Không bị ăn mòn trong môi trường hóa chất
Đây là yếu tố quyết định tuổi thọ và độ tin cậy của robot.

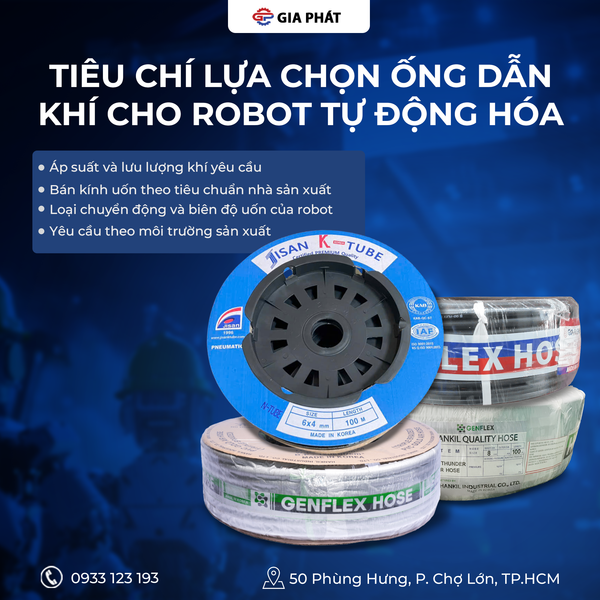

3. Tiêu chí lựa chọn ống dẫn khí cho robot tự động hóa
Để chọn đúng loại ống cho robot, doanh nghiệp cần xem xét toàn bộ điều kiện vận hành thực tế, thay vì chỉ dựa vào thông số áp suất. Các tiêu chí quan trọng gồm:
3.1. Loại chuyển động và biên độ uốn của robot
Robot tốc độ cao, chuyển động nhiều trục, hoặc thực hiện các thao tác đột ngột cần loại ống:
- Nhẹ
- Mềm
- Uốn cong tốt
- Khó bị gập khi lặp lại nhiều lần
Trong khi đó, robot tải nặng hoặc yêu cầu lực kẹp lớn nên ưu tiên vật liệu cứng như Nylon để chịu áp suất ổn định.
3.2. Áp suất và lưu lượng khí yêu cầu
Mỗi loại ống có giới hạn áp suất riêng. Lựa chọn phải dựa trên:
- Áp suất làm việc thực tế
- Áp suất tối đa hệ thống
- Tốc độ xả khí (flow rate)
Nếu áp suất cao nhưng ống yếu → robot phản hồi chậm, lực không đủ hoặc mất độ chính xác.
3.3. Bán kính uốn theo tiêu chuẩn nhà sản xuất
Mỗi loại ống đều có minimum bending radius. Chỉ nên chọn loại có bán kính uốn nhỏ hơn hoặc bằng biên uốn thực tế của robot. Nếu không, ống sẽ gập và gây nghẽn khí.
3.4. Chất lượng đầu nối và độ tương thích
Ống cần tương thích tốt với fitting để đảm bảo:
- Không rò khí tại điểm kết nối
- Không bung khi áp tăng
- Tháo lắp tiện lợi
Với robot có chuyển động xoay, nên chọn đầu nối xoay (swivel fitting) để tránh xoắn ống.
3.5. Yêu cầu theo môi trường sản xuất
Mỗi môi trường làm việc đặt ra yêu cầu khác nhau cho ống dẫn khí:
- Phòng sạch: ống cần ít sinh bụi, bề mặt sạch, không phát thải tạp chất.
- Môi trường hàn – cơ khí: cần ống chịu nhiệt, chống tia lửa, chống mài mòn.
- Ngành thực phẩm – dược phẩm: yêu cầu vật liệu an toàn, không gây nhiễm chéo, đáp ứng tiêu chuẩn vệ sinh.
- Môi trường có hóa chất hoặc dầu: cần ống chống ăn mòn, không bị phồng hoặc mềm khi tiếp xúc chất lỏng.
- Môi trường ngoài trời hoặc nhiệt độ thay đổi liên tục: cần ống chịu thời tiết, chống tia UV và không giòn gãy theo thời gian.
Tóm lại, chọn đúng ống dẫn khí giúp robot vận hành ổn định, giảm rò rỉ và tối ưu chi phí vận hành. Đây là bước nhỏ nhưng ảnh hưởng lớn đến hiệu quả toàn hệ thống.
4. Lắp đặt ống dẫn khí đúng chuẩn cho robot tự động hóa
Lắp đặt sai kỹ thuật là nguyên nhân hàng đầu khiến robot hoạt động mất ổn định. Để đảm bảo ống vận hành đúng cách, cần tuân thủ các nguyên tắc sau:
Sắp xếp ống theo đúng quỹ đạo chuyển động
- Không bị căng khi robot đạt vị trí xa nhất
- Không chạm vào góc cạnh sắc
- Không bị gập hoặc xoắn khi robot quay 180° – 360°
Quỹ đạo dây đúng giúp giảm tiêu hao khí và tăng tuổi thọ ống.
Sử dụng phụ kiện bảo vệ ống
- Ống xoắn bảo vệ
- Vỏ bọc chống tia lửa
- Dây đai định tuyến
Tránh ép ống uốn gắt
- Tuyệt đối không bắt buộc ống tạo góc 90° trực tiếp. Nên dùng co nối góc, hoặc bố trí ống theo đường trơn để giữ lưu lượng khí ổn định.
Kiểm tra định kỳ theo chu kỳ vận hành robot
Nên kiểm tra:
- Độ mềm của ống
- Vết trầy – vết rạn
- Độ phồng bất thường
- Rò rỉ tại đầu nối
Lịch kiểm tra nên thực hiện theo chu kỳ robot (ví dụ mỗi 500.000 đến 1.000.000 lần thao tác).
5. Tối ưu hóa chi phí vận hành với ống dẫn khí chất lượng
Một số doanh nghiệp cắt giảm chi phí bằng cách chọn ống rẻ, tuy nhiên thực tế cho thấy:
- Ống bị gập gây dừng robot → tốn thời gian & chi phí vận hành
- Rò khí làm tăng chi phí điện cho máy nén
- Lực kẹp không đủ → lỗi sản phẩm → tăng scrap rate
- Ống nứt bất ngờ gây mất an toàn
Do đó, đầu tư ống chất lượng giảm chi phí dài hạn nhờ:
- Ít bảo trì
- Ít thay thế
- Tăng hiệu suất robot
- Giảm tiêu hao khí nén
- Ổn định chu kỳ hoạt động
Ống dẫn khí là chi tiết nhỏ nhưng giữ vai trò cốt lõi trong hoạt động của robot tự động hóa. Việc lựa chọn đúng loại ống không chỉ đảm bảo độ chính xác và tốc độ vận hành mà còn giúp doanh nghiệp tối ưu chi phí vận hành, kéo dài tuổi thọ thiết bị và giảm rủi ro dừng máy.
Để lựa chọn chính xác dòng ống phù hợp với hệ thống thì khách hàng hãy liên hệ với cửa hàng Gia Phát ngay nhé!
