Với sự đa dạng về mẫu mã, cấu tạo và mục đích sử dụng, việc phân biệt và lựa chọn đúng loại xi lanh là một thách thức không nhỏ. Bài viết này sẽ phân tích chi tiết, trực quan các dòng xi lanh khí nén phổ biến nhất hiện nay để giúp bạn có cái nhìn toàn diện và chính xác nhất.

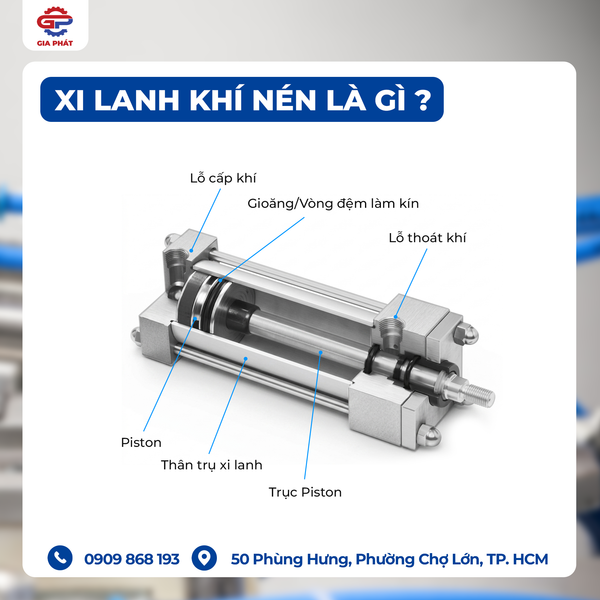

1. Xi Lanh Khí Nén Là Gì?
Trước khi đi sâu vào phân loại, chúng ta cần hiểu rõ nguyên lý cốt lõi của thiết bị này. Xi lanh khí nén là một cơ cấu cơ khí sử dụng áp suất của khí nén để tạo ra lực cơ học chuyển động tịnh tiến hoặc chuyển động quay.
Một bộ xi lanh tiêu chuẩn luôn bao gồm các bộ phận cốt lõi sau:
- Vỏ xi lanh (Thân/Nòng): Thường làm bằng nhôm hoặc thép không gỉ. Đây là không gian chứa khí nén và là nơi dẫn hướng cho piston di chuyển.
- Piston: Bộ phận hình đĩa nằm bên trong thân xi lanh, chia xi lanh thành các khoang làm việc. Dưới áp lực của khí nén, piston sẽ di chuyển tịnh tiến để tạo lực.
- Trục/Cần piston: Thanh kim loại cứng gắn liền với piston, truyền lực từ piston ra bên ngoài để tác động vào các cơ cấu cơ khí.
- Nắp trước và nắp sau (Đầu xi lanh): Đậy kín hai đầu vỏ xi lanh, cố định trục và tích hợp các cổng cấp/xả khí nén.
- Gioăng/Vòng đệm làm kín: Các vòng cao su hoặc nhựa tổng hợp giúp làm kín các khe hở, ngăn chặn rò rỉ khí nén giữa các khoang hoặc ra ngoài môi trường.
- Phụ kiện khác: Thanh giằng, vòng bi trượt, lò xo (đối với xi lanh tác động đơn).

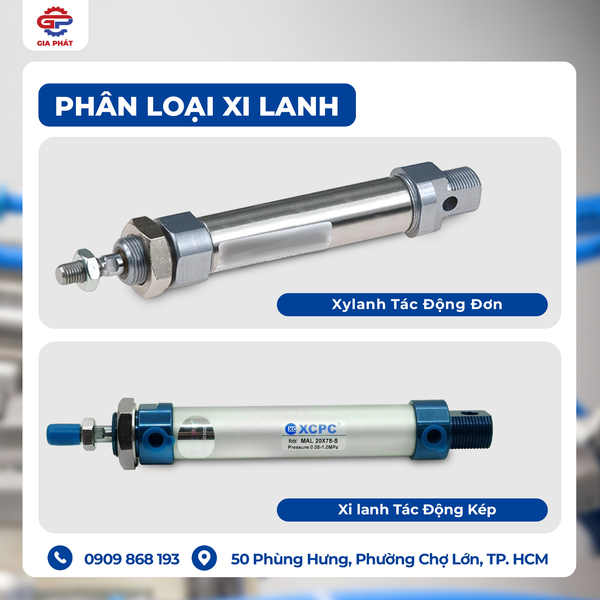

2. Phân Loại Xi Lanh Theo Nguyên Lý Hoạt Động
Đây là cách phân loại cơ bản và quan trọng nhất trong kỹ thuật, quyết định cách bạn thiết kế mạch điều khiển khí nén (sử dụng van điện từ mấy cổng, mấy vị trí).
2.1. Xi Lanh Tác Động Đơn
Xi lanh tác động đơn (thường gọi tắt là xi lanh một chiều) là loại chỉ sử dụng áp suất khí nén để thực hiện hành trình theo một hướng duy nhất (thường là hành trình đi ra).
- Nguyên lý hoạt động: Khi cấp khí nén vào cổng duy nhất, áp lực khí thắng lực cản của lò xo, đẩy piston và ty xi lanh đi ra. Khi ngắt nguồn khí và xả dòng khí đó đi, lò xo bên trong sẽ tự động co lại, kéo piston và ty xi lanh về vị trí ban đầu.
- Ưu điểm: Tiết kiệm lượng khí nén tiêu thụ (chỉ tốn khí cho 1 chiều), mạch van điều khiển đơn giản (chỉ cần van 3/2).
- Nhược điểm: Hành trình bị giới hạn vì không gian bên trong phải nhường chỗ cho lò xo. Lực đẩy bị giảm bớt một phần do phải thắng lực cản của lò xo.
- Ứng dụng: Thường dùng trong các cơ cấu kẹp phôi, đóng chốt, dập sản phẩm nhỏ, hoặc các hệ thống xả tải an toàn khi mất điện/mất khí.
2.2. Xi Lanh Tác Động Kép
Xi lanh tác động kép (xi lanh hai chiều) là dòng xi lanh phổ biến nhất, chiếm tới hơn 80% ứng dụng trong công nghiệp hiện đại.
- Nguyên lý hoạt động: Dòng xi lanh này có 2 cổng cấp khí ở hai đầu nắp. Muốn ty xi lanh đi ra, ta cấp khí vào cổng đuôi và xả khí ở cổng đầu. Ngược lại, muốn ty xi lanh thụt về, ta đảo chiều cấp khí vào cổng đầu và xả khí ở cổng đuôi thông qua van điện từ (thường là van 5/2 hoặc 5/3).
- Ưu điểm: Hành trình có thể làm cực kỳ dài (lên đến vài mét). Lực tác động ở cả hai chiều đi và về đều mạnh mẽ và đồng đều (chiều về lực sẽ yếu hơn một chút do diện tích bề mặt piston bị trừ đi phần thiết diện của ty ren).
- Nhược điểm: Tốn khí nén hơn loại tác động đơn, hệ thống đường ống và van điều khiển phức tạp hơn.
- Ứng dụng: Phù hợp cho mọi cơ cấu chuyển động từ nâng hạ, kéo đẩy phôi, di chuyển cánh tay robot, đóng mở cửa kho...

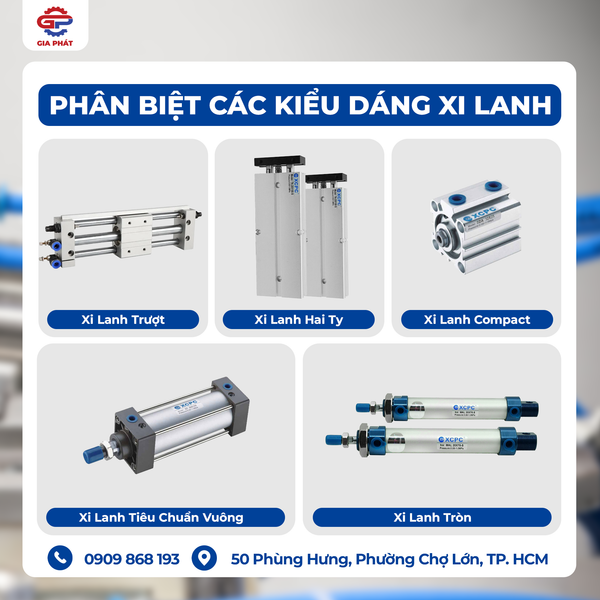

3. Phân Biệt Các Kiểu Dáng Xi Lanh Phổ Biến
Trong thực tế, tùy thuộc vào không gian lắp đặt và yêu cầu về tải trọng, tải trọng chống xoay, người ta chia xi lanh thành các kiểu dáng đặc trưng sau:
3.1. Xi Lanh Tiêu Chuẩn Vuông
Đây là dòng xi lanh truyền thống với thiết kế phần đầu và phần đuôi hình vuông, được cố định chắc chắn với thân nhôm bằng 4 thanh gu-rông chạy dọc bốn góc.
- Đặc điểm đặc trưng: Đường kính piston thường rất lớn. Chịu được áp lực cao và có lực đẩy cực lớn. Tích hợp sẵn vòng đệm giảm chấn bằng khí nén ở hai đầu hành trình để tránh va đập cơ khí mạnh.
- Ứng dụng: Các hệ thống máy bẻ đai sắt, máy ép thủy lực/khí nén hạng nặng, dây chuyền sản xuất xi măng, gạch men, luyện kim.
3.2. Xi Lanh Tròn
Nếu dòng xi lanh vuông đại diện cho sức mạnh thì xi lanh tròn đại diện cho sự tinh gọn và tốc độ. Thân của chúng là một ống trụ tròn hoàn toàn, hai đầu nắp thường được dập khía hoặc bo tròn.
- Đặc điểm đặc trưng: Kích thước đường kính nhỏ. Thân làm bằng hợp kim nhôm hoặc inox sáng bóng chống ăn mòn. Tốc độ đáp ứng hành trình cực kỳ nhanh.
- Ứng dụng: Đóng gói bánh kẹo, dán nhãn chai nước, phân loại sản phẩm trên băng tải tốc độ cao, các thiết bị ngành dược phẩm, thực phẩm.
3.3. Xi Lanh Compact/ Xi Lanh Khối Nhỏ Gọn
Khi không gian bên trong máy móc cực kỳ chật hẹp và không cho phép một thân xi lanh dài thò ra ngoài, xi lanh compact chính là vị cứu tinh.
- Đặc điểm đặc trưng: Chiều dài toàn thể của thân xi lanh cực kỳ ngắn, trông vuông vắn như một chiếc hộp hoặc chiếc cốc. Dù thân ngắn nhưng chúng vẫn đảm bảo đường kính piston lớn để tạo ra lực ép mạnh mẽ trong phạm vi hành trình ngắn.
- Ứng dụng: Kẹp giữ phôi trong máy CNC, máy cắt nhôm, các cơ cấu đột dập màng nhựa, linh kiện điện tử.
3.4. Xi Lanh Hai Ty / Xi Lanh Chống Xoay
Một nhược điểm của xi lanh một ty thông thường là khi ty xi lanh đi ra, trục xi lanh có thể bị xoay tự do quanh tâm của nó. Điều này khiến đầu tác động dễ bị lệch hướng khi gặp lực cản không đồng tâm.
- Đặc điểm đặc trưng: Thiết kế tích hợp 2 trục piston song song chạy ra từ một thân khối duy nhất, nối chung một đầu gá. Thiết kế này giúp triệt tiêu hoàn toàn khả năng xoay của đầu tác động và tăng gấp đôi lực đẩy trên cùng một không gian chiều rộng.
- Ứng dụng: Các cơ cấu nâng hạ sản phẩm vuông vắn, cơ cấu gạt phôi chính xác trên băng tải mà không lo thanh gạt bị lệch hướng.
3.5. Xi Lanh Trượt
Đây là dòng xi lanh có độ chính xác cao nhất trong họ xi lanh khí nén, thường được tích hợp một bàn trượt cơ khí cứng vững chạy trên các thanh hướng dẫn hoặc vòng bi tuyến tính.
- Đặc điểm đặc trưng: Khả năng chịu tải trọng hướng tâm (lực tác động từ bên hông) cực kỳ tốt mà không làm cong hay gãy ty xi lanh. Sai số hành trình và độ rơ lắc gần như bằng không.
- Ứng dụng: Di chuyển các cụm camera kiểm tra sản phẩm, lắp ráp linh kiện vi mạch điện tử, robot lấy sản phẩm từ khuôn ép nhựa đòi hỏi tọa độ chính xác cao.

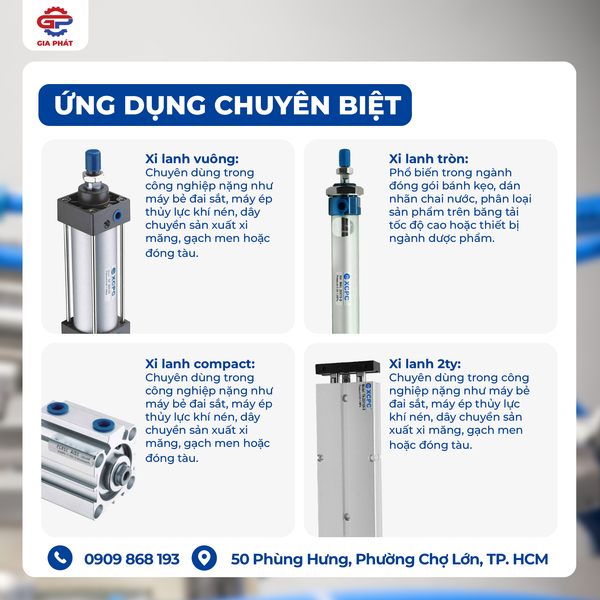

4. Các Loại Xi Lanh Khí Nén Đặc Biệt Cho Ứng Dụng Chuyên Biệt
Bên cạnh các dòng chuyển động tịnh tiến cơ bản kể trên, thị trường còn có các dòng xi lanh biến thể để giải quyết các bài toán không gian hoặc chuyển động phức tạp:
- Xi lanh vuông: Chuyên dùng trong công nghiệp nặng như máy bẻ đai sắt, máy ép thủy lực khí nén, dây chuyền sản xuất xi măng, gạch men hoặc đóng tàu.
- Xi lanh tròn: Phổ biến trong ngành đóng gói bánh kẹo, dán nhãn chai nước, phân loại sản phẩm trên băng tải tốc độ cao hoặc thiết bị ngành dược phẩm.
- Xi lanh compact: Làm cơ cấu kẹp giữ phôi trong máy CNC, máy cắt nhôm; dập linh kiện trong sản xuất điện tử hoặc làm chốt đẩy sản phẩm trong khuôn đúc nhựa.
- Xi lanh 2 ty: Sử dụng trong các cơ cấu nâng hạ sản phẩm vuông vắn, cơ cấu gạt phôi chính xác trên băng tải mà không lo thanh gạt bị lệch hướng hoặc vặn xoắn khi gặp lực cản.
5. Bảng Tổng Hợp So Sánh Nhanh Các Loại Xi Lanh Khí Nén
6. Bí Quyết Chọn Mua Xi Lanh Khí Nén Đúng Kỹ Thuật
Để chọn được một chiếc xi lanh hoạt động bền bỉ, không bị "đuối lực" hay lãng phí ngân sách, bạn cần xác định chính xác 3 thông số vàng sau:
- Đường kính Piston (Bore - ký hiệu là D): Quyết định lực đẩy/lực kéo của xi lanh. Bạn cần tính toán khối lượng vật cần đẩy, áp suất khí nén thực tế của nhà xưởng để suy ra đường kính piston phù hợp theo công thức:
F = P x A (Trong đó F là lực, P là áp suất và A là diện tích mặt piston). - Hành trình xi lanh (Stroke - ký hiệu là S): Là khoảng cách tối đa mà ty xi lanh có thể đi ra (đơn vị tính bằng mm, ví dụ: hành trình 50mm, 100mm, 200mm).
- Thương hiệu và Môi trường làm việc: Nếu môi trường nhiều bụi bẩn, nhiệt độ cao hoặc có hóa chất ăn mòn (như ngành xi măng, nhuộm vải, thủy sản), bạn nên chọn dòng xi lanh thân inox cao cấp và trang bị thêm bọc bảo vệ ty xi lanh.
Tùy thuộc vào việc bạn ưu tiên lực đẩy lớn, tốc độ cao, độ chính xác tuyệt đối hay không gian nhỏ gọn mà cấu hình xi lanh tương ứng sẽ được lựa chọn.
