Thiết bị khí nén là một trong những giải pháp truyền động và vận hành phổ biến trong các ngành công nghiệp hiện đại nhờ tính an toàn, linh hoạt và hiệu quả cao. Vậy thiết bị khí nén là gì và hoạt động như thế nào? Bài viết dưới đây sẽ giúp bạn hiểu rõ nguyên lý hoạt động, ưu điểm cũng như ứng dụng thực tế của thiết bị khí nén trong sản xuất và cuộc sống.
1. Thiết bị khí nén là gì và tại sao lại quan trọng?
Thiết bị khí nén là tên gọi chung cho các máy móc, linh kiện và bộ phận được sử dụng trong hệ thống vận hành bằng khí nén. Các thiết bị này phối hợp với nhau để tạo ra khí nén, xử lý khí, điều khiển dòng khí và chuyển đổi năng lượng khí nén thành các dạng chuyển động hoặc lực phục vụ cho sản xuất.
Nguồn năng lượng của hệ thống chính là khí nén, được tạo ra bằng cách nén không khí tự nhiên lên áp suất cao hơn áp suất môi trường. Trong công nghiệp, khí nén được ưa chuộng nhờ nhiều ưu điểm nổi bật như sạch, không gây ô nhiễm; an toàn, ít nguy cơ cháy nổ; dễ điều khiển, phản hồi nhanh và linh hoạt; đồng thời có thể lưu trữ trong bình chứa để đảm bảo quá trình sản xuất diễn ra liên tục.
>>> Xem thêm: Làm thế nào để tiết kiệm chi phí vận hành khí nén/hệ thống công nghiệp?

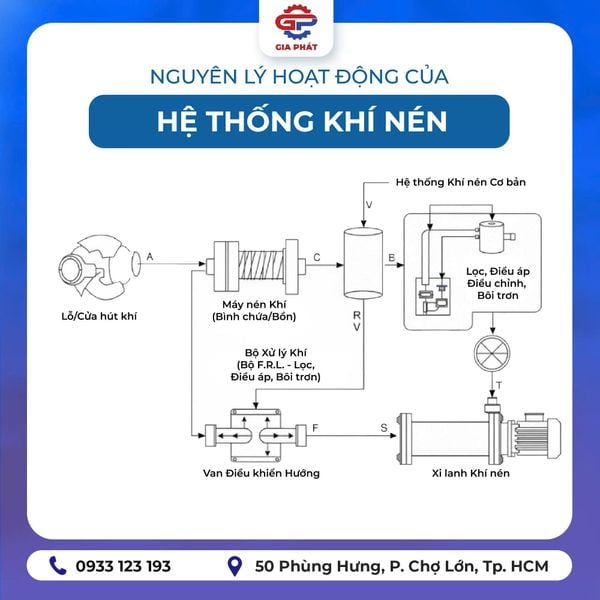

2. Sơ đồ và diễn giải nguyên lý hoạt động
Để hiểu rõ cách năng lượng được chuyển đổi, hãy cùng xem qua quy trình hoạt động 5 bước của một hệ thống khí nén điển hình:
- Tạo khí nén (Generation): Máy nén khí (Air Compressor) hút không khí từ môi trường và nén nó lại ở áp suất cao (thường từ 6-10 bar). Đây là nơi tiêu thụ năng lượng điện chính của toàn hệ thống.
- Lưu trữ & Ổn định (Storage): Khí nén được đưa vào bình tích áp (Air Receiver/Tank). Bình này có tác dụng lưu trữ, ổn định áp suất đầu ra và giúp giảm tần suất khởi động/dừng của máy nén.
- Xử lý khí nén (Treatment): Khí từ máy nén thường lẫn bụi bẩn, hơi nước và dầu. Nó bắt buộc phải đi qua một hệ thống xử lý gồm bộ lọc và máy sấy khí để trở nên "sạch và khô", nhằm bảo vệ các thiết bị đắt tiền phía sau.
- Điều khiển (Control): Các van khí nén (Valves) đóng vai trò như "bộ não", điều khiển hướng đi, áp suất và lưu lượng của dòng khí đến các thiết bị chấp hành theo tín hiệu từ hệ thống.
- Chấp hành (Actuation): Tại đây, năng lượng khí nén được chuyển đổi thành công cơ học. Xi lanh khí nén (Cylinders) tạo ra chuyển động thẳng (đẩy, kéo), trong khi động cơ khí nén (Air Motors) tạo ra chuyển động quay.

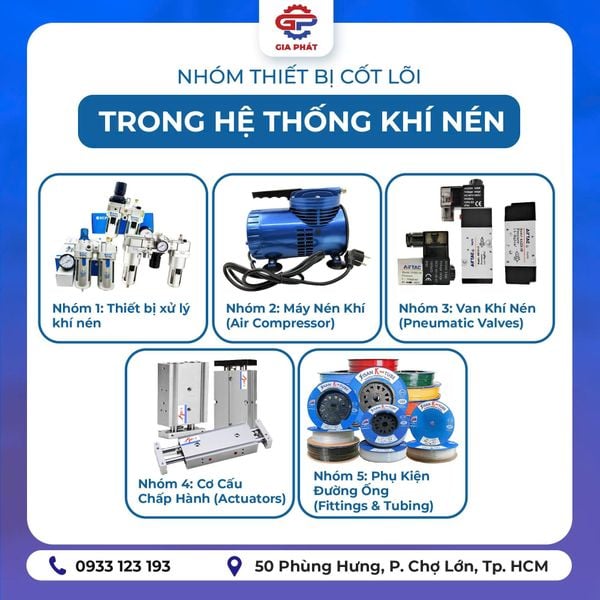

3. Hệ thống khí nén: Chi tiết 5 nhóm thiết bị cốt lõi
Một hệ thống khí nén hoàn chỉnh giống như một cơ thể sống, mỗi bộ phận đều có vai trò riêng biệt và không thể thiếu. Việc hiểu rõ chức năng của từng nhóm sẽ giúp bạn chẩn đoán lỗi và lựa chọn thiết bị thay thế một cách chính xác. Dưới đây là 5 nhóm thiết bị cốt lõi bạn cần nắm vững.
Nhóm 1: Máy Nén Khí (Air Compressor)
Đây là thiết bị đầu nguồn, quyết định công suất và hiệu quả năng lượng của toàn hệ thống.
Loại Máy Nén | Ưu điểm | Nhược điểm | Ứng dụng phù hợp | Chi phí Đầu tư (tương đối) | Chi phí Vận hành (tương đối) |
Piston | Giá rẻ, cấu tạo đơn giản | Ồn, khí ra không liên tục, lẫn dầu | Các xưởng nhỏ, sửa chữa, DIY | Thấp | Cao |
Trục Vít | Hoạt động êm, hiệu suất cao, khí ổn định | Giá cao hơn, bảo trì phức tạp hơn | Nhà máy, dây chuyền sản xuất công nghiệp | Trung bình - Cao | Trung bình |
Ly Tâm | Công suất cực lớn, khí không dầu (oil-free) | Chi phí đầu tư rất cao | Các ngành công nghiệp siêu lớn | Rất cao | Thấp (trên đơn vị sản lượng) |
>>> Xem thêm: ĐIỀU ÁP KHÍ NÉN - SỬ DỤNG NHƯ THẾ NÀO ĐÚNG CÁCH
Nhóm 2: Thiết Bị Xử Lý Khí Nén
Khí nén "bẩn" (lẫn nước, dầu, bụi) là kẻ thù số một gây hỏng hóc, kẹt và giảm tuổi thọ của van, xi lanh. Vì vậy, nhóm thiết bị này là bắt buộc.
- Bộ lọc khí (Air Filter): Loại bỏ các hạt bụi bẩn, cặn rắn.
- Máy sấy khí (Air Dryer): Tách hơi nước ra khỏi khí nén, ngăn ngừa gỉ sét bên trong.
- Bộ phận kết hợp (F.R.L): Là một cụm gồm 3 thành phần: Filter (Lọc), Regulator (Điều áp - chỉnh áp suất làm việc), và Lubricator (Tra dầu - cho các ứng dụng đặc biệt cần bôi trơn).
Mẹo: Hãy chọn cấp độ lọc phù hợp. Ngành thực phẩm, dược phẩm yêu cầu khí nén siêu sạch (chuẩn Class 0 hoặc 1.2.1 theo ISO 8573-1:2010) và cần hệ thống lọc, sấy chuyên dụng. Trong khi đó, các ứng dụng cơ khí thông thường chỉ cần bộ lọc tiêu chuẩn là đủ.
>>> Xem thêm: Top 5 Phụ Kiện Khí Nén Không Thể Thiếu Cho Hệ Thống Bền Và Ổn Định
Nhóm 3: Van Khí Nén (Pneumatic Valves)
Van khí nén quyết định xi lanh sẽ di chuyển khi nào, theo hướng nào và nhanh hay chậm.
- Van đảo chiều: Phổ biến nhất là van điện từ (Solenoid Valve) 5/2 (5 cổng, 2 vị trí) dùng để điều khiển xi lanh tác động kép.
- Van điều khiển dòng chảy (Van tiết lưu): Dùng để điều chỉnh tốc độ di chuyển của xi lanh.
- Các loại van khác: Van một chiều, van logic (AND/OR), van xả nhanh, van an toàn...
Nhóm 4: Cơ Cấu Chấp Hành (Actuators)
Đây là nhóm thiết bị cuối cùng, trực tiếp thực hiện công việc bạn mong muốn.
- Xi lanh khí nén (Cylinder): Là thiết bị phổ biến nhất, tạo ra chuyển động thẳng. Có hàng trăm loại khác nhau như xi lanh vuông, xi lanh compact, xi lanh kẹp, xi lanh trượt, xi lanh xoay...
- Động cơ khí nén (Air Motor): Tạo ra chuyển động quay, dùng cho các máy khoan, máy mài cầm tay hoặc các ứng dụng cần phòng chống cháy nổ.
Công thức tính lực đẩy xi lanh cơ bản và ví dụ:
Công thức: F = P x A (Lực = Áp suất x Diện tích)
Ví dụ: Một xi lanh có đường kính piston 40mm (bán kính 0.02m) làm việc ở áp suất 6 bar (~600,000 Pascal).
- Diện tích piston (A) = 3.14 * (0.02)² = 0.001256 m²
- Lực đẩy lý thuyết (F) = 600,000 * 0.001256 ≈ 753 N (tương đương sức nâng ~75 kg).
Nhóm 5: Phụ Kiện Đường Ống (Fittings & Tubing)
Đây là những chi tiết nhỏ nhưng kết nối tất cả các thiết bị lớn lại với nhau thành một hệ thống hoàn chỉnh.
- Ống khí (Tubing): Thường làm từ nhựa PU, PE, Nylon... với các kích cỡ phi 4, 6, 8, 10, 12mm.
- Co nối/Đầu nối nhanh (Fittings/Couplings): Dùng để nối ống với thiết bị.
- Giảm thanh (Silencers/Mufflers): Lắp ở cổng xả của van để giảm tiếng ồn.
- Đồng hồ đo áp suất (Pressure Gauge): Hiển thị áp suất làm việc.
4. Lịch bảo trì định kỳ cho hệ thống khí nén (Checklist)
Hàng tuần:
- Xả nước ngưng tụ ở đáy bình tích áp và các bộ lọc.
- Lắng nghe các tiếng động bất thường, tìm kiếm điểm rò rỉ khí (dùng nước xà phòng hoặc máy dò chuyên dụng).
Hàng tháng:
- Kiểm tra và vệ sinh (hoặc thay thế) lõi lọc khí.
- Kiểm tra hoạt động của van an toàn trên bình tích áp.
Hàng năm:
- Thay dầu, lọc dầu, lọc tách dầu cho máy nén khí theo khuyến nghị của nhà sản xuất.
- Kiểm định bình chứa khí nén theo quy định của pháp luật.
5. 5 lỗi phổ biến và cách khắc phục nhanh
- Rò rỉ khí nén: Đây là nguyên nhân phổ biến nhất gây thất thoát năng lượng trong hệ thống. Cần kiểm tra kỹ các khớp nối, đầu nối và gioăng làm kín; tiến hành siết chặt hoặc thay mới khi phát hiện hư hỏng.
- Xi lanh hoạt động chậm hoặc yếu: Tình trạng này thường xuất phát từ áp suất cấp không đủ, phớt bên trong xi lanh bị mòn gây xì khí, hoặc van tiết lưu được cài đặt chưa phù hợp.
- Khí nén lẫn nước hoặc dầu: Đây là dấu hiệu cho thấy bộ lọc khí hoặc máy sấy khí hoạt động kém hiệu quả. Cần kiểm tra, bảo dưỡng hoặc thay thế kịp thời để tránh ảnh hưởng đến thiết bị phía sau.
- Van điện từ không vận hành: Nên kiểm tra cuộn coil xem có bị cháy hoặc hư hỏng không, đồng thời kiểm tra lại tín hiệu điều khiển từ PLC hoặc nguồn cấp điện.
- Áp suất hệ thống dao động không ổn định: Nguyên nhân có thể do bộ điều áp bị lỗi, rò rỉ khí lớn trong hệ thống hoặc chu trình tải – không tải của máy nén khí chưa được thiết lập chính xác.
Việc vận hành và bảo trì đúng cách sẽ giúp hệ thống khí nén hoạt động ổn định, tiết kiệm năng lượng và kéo dài tuổi thọ thiết bị. Để xây dựng một hệ thống khí nén hiệu quả, phù hợp với nhu cầu thực tế và tối ưu chi phí, bạn nên lựa chọn đơn vị tư vấn và cung cấp uy tín. Liên hệ Gia Phát để được tư vấn, thiết kế và triển khai hệ thống khí nén chuyên nghiệp, đảm bảo hiệu suất và độ bền lâu dài cho doanh nghiệp của bạn.
