Van Hút Chân Không Là Gì? Đặc Điểm, Nguyên Lý Hoạt Động

Van hút chân không là gì? Đặc điểm cấu tạo, nguyên lý vận hành vận dụng định luật vật lý nào và nó được ứng dụng ra sao trong các nhà máy? Hãy cùng cửa hàng Gia Phát khám phá chi tiết qua bài viết dưới đây.

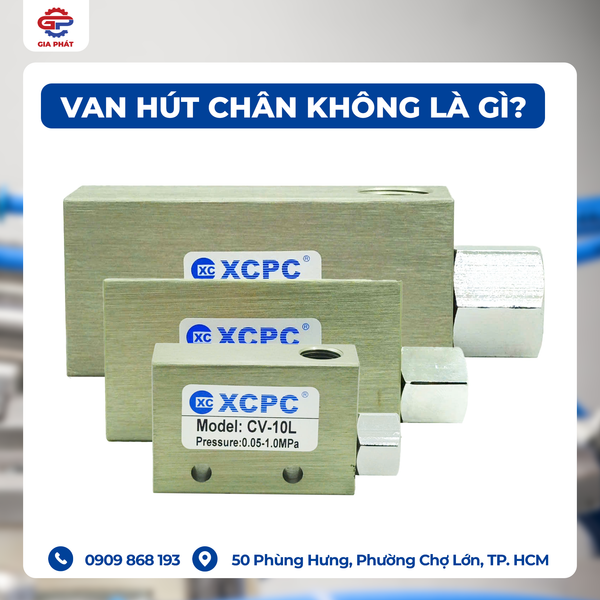

1. Van hút chân không là gì? Tổng quan về dòng XCPC CV

1.1. Khái niệm van hút chân không

Van hút chân không trong hệ thống khí nén là một thiết bị kỹ thuật sử dụng nguồn khí nén áp suất cao để tạo ra vùng áp suất âm (áp suất chân không) dựa trên hiệu ứng khí động học. Thiết bị này không sử dụng động cơ điện hay bơm chân không cơ học cồng kềnh, mà chuyển đổi trực tiếp năng lượng của dòng khí nén thành lực hút chân không mạnh mẽ.

1.2. Giới thiệu dòng van hút chân không XCPC CV

XCPC CV là dòng van hút chân không chuyên dụng cao cấp được sản xuất theo dây chuyền công nghệ Đài Loan hiện đại, sử dụng vật liệu Inox 304 siêu bền. Thiết bị này được thiết kế để lắp đặt trực tiếp trên các đường ống khí nén, kết nối với các giác hút chân không để thực hiện các thao tác nâng hạ, di chuyển vật liệu một cách nhanh chóng.

Với các model phổ biến như CV-10L, CV-15L, và CV-20L, dòng sản phẩm này đáp ứng linh hoạt các dải lưu lượng và yêu cầu kỹ thuật khác nhau từ các dây chuyền sản xuất quy mô từ nhỏ đến siêu lớn.

2. Cấu tạo và thông số kỹ thuật chi tiết của van XCPC CV

Để hiểu tại sao một thiết bị có kích thước nhỏ gọn như XCPC CV lại có thể tạo ra lực hút mạnh mẽ, chúng ta cần phân tích sâu vào cấu tạo bên trong và các thông số kỹ thuật nền tảng của nó.

2.1. Cấu tạo từ vật liệu cao cấp

Khác với các dòng van chân không thường làm bằng nhựa hoặc nhôm đúc thông thường dễ bị nứt vỡ hoặc ăn mòn, van hút chân không XCPC CV được chế tạo từ Inox 304. Điều này mang lại những ưu điểm nổi bật:

• Chống ăn mòn tuyệt hảo: Phù hợp với cả môi trường nhà máy có độ ẩm cao, hóa chất nhẹ hoặc bụi bẩn công nghiệp.
• Chịu áp suất và va đập tốt: Giúp kết cấu van nguyên khối vững chắc, không bị biến dạng khi hệ thống khí nén tăng áp đột ngột.
• Thiết kế tối giản, siêu gọn: Trọng lượng nhẹ, giúp giảm tải trọng cho các cánh tay robot khi lắp đặt trực tiếp ở đầu trục.

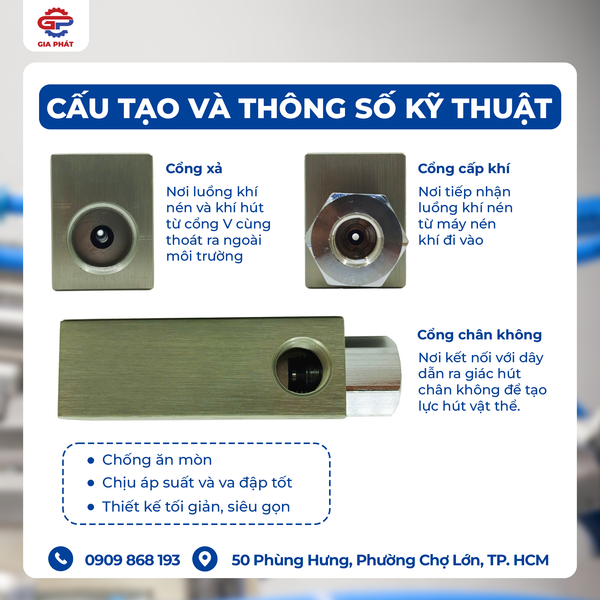

Cấu tạo bên trong của van bao gồm 3 cổng kết nối chính:

1. Cổng cấp khí nén (P - Supply Port): Nơi tiếp nhận luồng khí nén từ máy nén khí đi vào.
2. Cổng chân không (V - Vacuum Port): Nơi kết nối với dây dẫn ra giác hút chân không để tạo lực hút vật thể.
3. Cổng xả (E - Exhaust Port): Nơi luồng khí nén và khí hút từ cổng V cùng thoát ra ngoài môi trường (thường được tích hợp bộ giảm thanh để giảm tiếng ồn).

2.2. Bảng thông số kỹ thuật tiêu chuẩn dòng XCPC CV

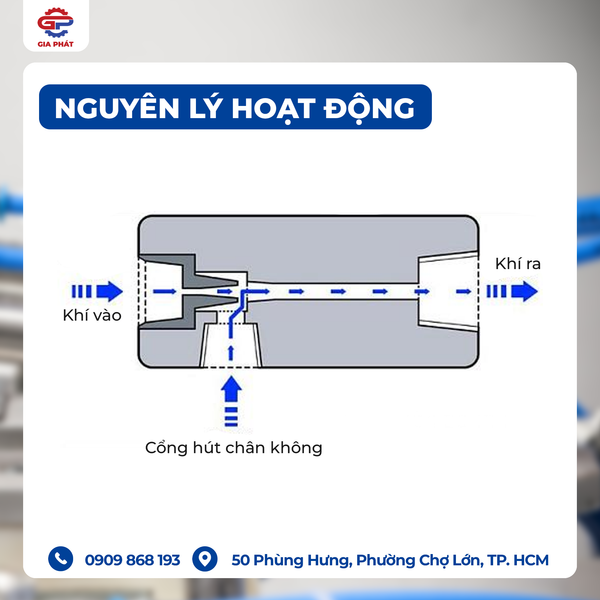

3. Nguyên lý hoạt động của van hút chân không XCPC CV

Nguyên lý vận hành của van XCPC CV dựa trên Hiệu ứng Venturi – một định luật kinh điển trong cơ học chất lưu được phát biểu bởi nhà vật lý Giovanni Battista Venturi.

Toàn bộ quy trình biến đổi áp suất từ dương sang âm diễn ra theo các bước cực kỳ nghiêm ngặt như sau:

[Khí nén áp suất cao vào cổng P] -> [Đi qua vòi phun thu hẹp đầu lõi] -> [Vận tốc tăng vọt - Áp suất giảm mạnh]  -> [Tạo vùng chân không tại cổng V] -> [Hút không khí từ giác hút vào] -> [Xả ra ngoài qua cổng E]

1. Giai đoạn tăng tốc dòng khí: Khi hệ thống cấp nguồn khí nén vào cổng đầu vào (P) với áp suất tối đa lên đến 1.0 MPa. Dòng khí này sẽ đi qua một ống phun có cấu trúc thu hẹp dần mặt cắt tiết diện bên trong lòng van XCPC CV. Theo định luật bảo toàn khối lượng dòng chảy, khi tiết diện giảm, vận tốc của dòng khí nén sẽ tăng vọt lên tốc độ siêu thanh.
2. Tạo vùng áp suất âm: Tại vị trí vòi phun có vận tốc cao nhất, áp suất tĩnh của dòng khí sẽ bị sụt giảm một cách đột ngột xuống mức thấp hơn cả áp suất khí quyển bên ngoài (tạo ra trạng thái chân không). Vị trí này được thiết kế thông trực tiếp với cổng chân không (V).
3. Sản sinh lực hút: Do sự chênh lệch áp suất lớn giữa cổng V (áp suất âm) và môi trường bên ngoài bề mặt vật thể (áp suất khí quyển), không khí từ cổng V sẽ bị cuốn và hút mạnh vào trong dòng khí nén đang di chuyển tốc độ cao. Lực hút này truyền tới giác hút cao su giúp giữ chặt vật thể cần di chuyển.
4. Xả khí đồng thời: Hỗn hợp gồm khí nén cấp vào ban đầu và lượng không khí hút được từ cổng chân không sẽ di chuyển tiếp qua ống khuếch tán để giảm dần vận tốc và cùng thoát ra ngoài thông qua cổng xả (E).

Nhờ nguyên lý thuần khí động học này, van XCPC CV có thời gian kích hoạt siêu ngắn chỉ 0.05 giây. Nghĩa là ngay khi cấp khí, lực hút gần như xuất hiện tức thì, giúp tối ưu hóa tối đa chu kỳ gắp/thả của các cánh tay máy tự động.

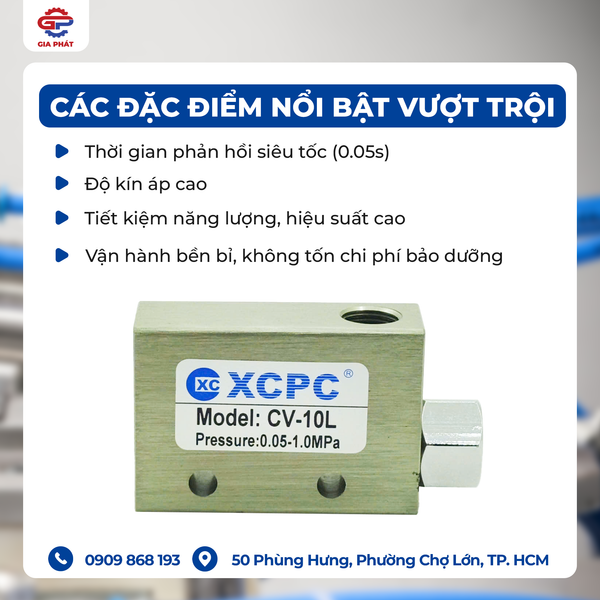

4. Các đặc điểm nổi bật vượt trội của dòng XCPC CV

Không phải ngẫu nhiên mà dòng van chân không CV của thương hiệu XCPC lại chiếm trọn niềm tin của các kỹ sư cơ điện. Sản phẩm sở hữu những ưu điểm cạnh tranh cốt lõi:

• Thời gian phản hồi siêu tốc (0.05s): Đây là thông số cực kỳ quan trọng trong các dây chuyền đóng gói hay gắp linh kiện điện tử tốc độ cao. Thời gian phản hồi càng ngắn, năng suất của nhà máy càng tăng.
• Độ kín áp tuyệt đối: Với lưu lượng rò rỉ kiểm soát ở mức cực thấp, van đảm bảo lực hút chân không được duy trì cực kỳ ổn định, không xảy ra hiện tượng rơi rớt sản phẩm trong quá trình robot di chuyển hoặc xoay lật.
• Tiết kiệm năng lượng, hiệu suất cao: Thiết kế hình học bên trong vòi phun Venturi được tính toán bằng máy tính chính xác, giúp tạo ra độ chân không sâu nhất với lượng tiêu thụ khí nén thấp nhất.
• Vận hành bền bỉ, không tốn chi phí bảo dưỡng: Do cấu tạo từ Inox 304 không có các bộ phận chuyển động cơ học phức tạp, van XCPC CV gần như không bị mài mòn cơ học, tuổi thọ sản phẩm kéo dài nhiều năm liên tục.

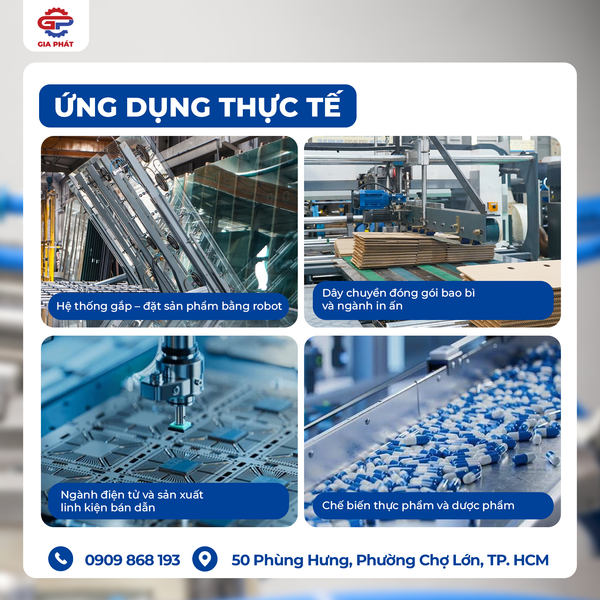

5. Ứng dụng thực tế của van hút chân không XCPC CV trong công nghiệp

Nhờ khả năng tạo lực hút mạnh mẽ và duy trì sự ổn định cao, van chân không XCPC CV là linh kiện cốt lõi xuất hiện trong hàng loạt ngành công nghiệp trọng điểm:

5.1. Hệ thống gắp – đặt sản phẩm bằng robot

Trong các nhà máy lắp ráp tự động, robot cần di chuyển các tấm kính, linh kiện phẳng hoặc các bảng mạch từ vị trí này sang vị trí khác. Van XCPC CV kết hợp với giác hút cao su sẽ tiếp cận bề mặt vật thể, hút chặt và nhấc lên một cách nhẹ nhàng mà không gây trầy xước, móp méo sản phẩm như các loại kẹp cơ khí bằng kim loại.

5.2. Dây chuyền đóng gói, bao bì và ngành in ấn

• Đóng gói bao bì: Van chân không được ứng dụng để hút mở miệng túi nilon, nhấc các thùng carton từ khay chứa, gấp nắp thùng hoặc xếp các hộp sản phẩm lên pallet.
• Ngành in ấn, sản xuất giấy: Sử dụng lực hút để tách từng tờ giấy, tấm bìa carton từ chồng giấy lớn để đưa vào lô máy in một cách chính xác, tránh hiện tượng dính nhiều tờ cùng lúc.

5.3. Ngành điện tử và sản xuất linh kiện bán dẫn

Các chip vi mạch, màn hình điện thoại hay linh kiện điện tử có kích thước siêu nhỏ và cực kỳ nhạy cảm với lực tác động cơ học. Van hút chân không CV-10L (dòng lưu lượng nhỏ gọn) là lựa chọn lý tưởng giúp gắp đặt chính xác các linh kiện này lên bo mạch mà không làm hỏng cấu trúc vi mạch.

5.4. Chế biến thực phẩm và dược phẩm

Trong các môi trường đòi hỏi chứng nhận vệ sinh an toàn nghiêm ngặt như dược phẩm và thực phẩm, chất liệu Inox 304 của van XCPC CV phát huy tác dụng tối đa. Van có khả năng chống lại các chất tẩy rửa, không bị gỉ sét, đảm bảo độ sạch khuẩn cho không gian sản xuất xung quanh khi đóng hộp thuốc, gắp bánh kẹo, đóng chai nước giải khát.

6. Hướng dẫn lắp đặt và những lưu ý giúp tăng tuổi thọ van chân không XCPC CV

Mặc dù có độ bền rất cao từ chất liệu Inox 304, nhưng để van hoạt động đạt hiệu suất 100% và không gặp sự cố, người vận hành cần tuân thủ các nguyên tắc kỹ thuật sau:

6.1. Đảm bảo chất lượng nguồn khí nén đầu vào

Vấn đề: Khí nén từ máy nén thông thường chứa rất nhiều hơi nước, cặn dầu và tạp chất rỉ sét từ đường ống. Nếu các chất bẩn này đi vào lõi van XCPC CV, chúng sẽ bám vào vòi phun siêu nhỏ, làm thay đổi tiết diện phun khí, dẫn đến sụt giảm lực hút hoặc tắc nghẽn van hoàn toàn.

-> Giải pháp: Bắt buộc phải lắp đặt bộ lọc khí nén hoặc bộ lọc đôi kèm tách nước trước khi cấp khí vào cổng P của van.

6.2. Lắp đặt đúng chiều và cố định chắc chắn

• Kiểm tra kỹ các ký hiệu cổng P, V, E đúc trên thân van để kết nối ống dẫn chính xác.
• Sử dụng băng tan (cao su non) hoặc keo làm kín chuyên dụng khi vặn đầu nối vào thân van Inox để tránh rò rỉ khí nén ở các bước ren.

6.3. Vệ sinh giác hút chân không định kỳ

Khí hút từ cổng V là khí từ bề mặt sản phẩm (có thể mang theo bụi giấy, hạt nhựa, bụi mịn). Theo thời gian, bụi này có thể đi ngược vào trong van. Do đó, cần kiểm tra định kỳ bề mặt giác hút và nếu cần thiết, hãy lắp thêm một bộ lọc chân không nhỏ nằm giữa giác hút và cổng V của van.

Van hút chân không XCPC CV là minh chứng rõ ràng cho một thiết bị tự động hóa hoàn hảo: Nhỏ gọn, cấu tạo Inox 304 siêu bền, ứng dụng nguyên lý thông minh cho tốc độ phản hồi chớp nhoáng 0.05 giây. Sản phẩm chính là giải pháp tối ưu giúp doanh nghiệp nâng cấp năng suất dây chuyền, giảm thiểu tỷ lệ lỗi hỏng sản phẩm và tiết kiệm chi phí vận hành lâu dài.

Quý khách hàng liên hệ trực tiếp cửa hàng Gia Phát ngay để được tư vấn mã hàng phù hợp nhất với nhu cầu của hệ thống.
