Trong thế giới sản xuất và tự động hóa công nghiệp, xi lanh khí nén được xem như “trái tim” của hệ thống truyền động bằng khí nén. Nhờ khả năng biến đổi năng lượng khí nén thành chuyển động cơ học, xi lanh khí nén không chỉ mang lại hiệu quả vận hành ổn định, mà còn đảm bảo tốc độ, độ chính xác và an toàn trong nhiều lĩnh vực – từ dây chuyền lắp ráp, đóng gói, chế tạo máy đến ngành xây dựng và chế biến thực phẩm. Tuy nhiên, để khai thác tối đa hiệu quả, doanh nghiệp cần hiểu rõ nguyên lý hoạt động, đặc điểm ứng dụng và cách lựa chọn xi lanh phù hợp với yêu cầu kỹ thuật cũng như môi trường làm việc.
1. Xi lanh khí nén là gì?
1.1 Định nghĩa
Xi lanh khí nén (Pneumatic Cylinder) là thiết bị cơ khí dùng áp suất của khí nén để tạo ra chuyển động cơ học tuyến tính. Nó biến năng lượng khí nén thành lực đẩy hoặc lực kéo, nhờ vậy có thể thực hiện nhiều thao tác trong dây chuyền sản xuất: kẹp, đẩy, ép, di chuyển vật liệu...
Khí nén được nén từ không khí môi trường nên an toàn, sạch và thân thiện. Chính vì vậy, xi lanh khí nén được ứng dụng rộng rãi trong nhiều ngành công nghiệp hiện đại.

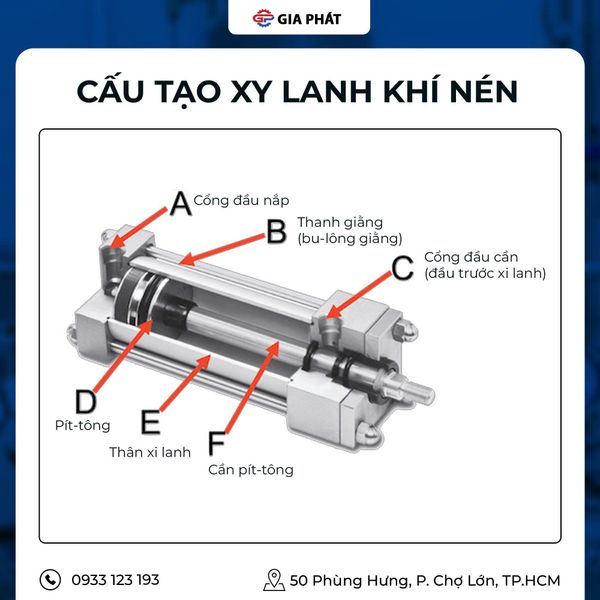

1.2 Cấu tạo xi lanh khí nén
Một xi lanh khí nén tiêu chuẩn thường gồm các bộ phận chính sau:
- Thân xi lanh (Cylinder barrel): Làm từ thép hoặc nhôm, có độ bền cao.
- Piston: Chuyển động tịnh tiến trong thân xi lanh.
- Cần piston (Piston rod): Truyền lực ra ngoài.
- Nắp xi lanh (End cap): Đóng hai đầu xi lanh, có cổng vào/ra khí nén.
- Vòng đệm, phớt làm kín (Seal): Ngăn rò rỉ khí nén.
- Ống dẫn khí (Port): Nơi cấp và xả khí nén.
1.3 Nguyên lý hoạt động
Nguyên lý hoạt động của xi lanh khí nén khá đơn giản:
- Khi khí nén được cấp vào buồng xi lanh, áp suất sẽ đẩy piston di chuyển.
- Piston di chuyển kéo theo cần piston, tạo ra chuyển động tuyến tính.
- Tùy loại xi lanh (tác động đơn hay tác động kép), khí nén có thể đẩy piston theo một hoặc cả hai chiều.
- Khi xả khí, lò xo hoặc áp suất khí đối diện sẽ đưa piston về vị trí ban đầu.
2. Ưu điểm và nhược điểm
- Ưu điểm:
- Hoạt động nhanh, linh hoạt.
- Giá thành thấp so với xi lanh thủy lực.
- An toàn, không gây ô nhiễm.
- Dễ bảo trì, tuổi thọ cao.
- Nhược điểm:
- Lực tạo ra nhỏ hơn so với xi lanh thủy lực.
- Dễ bị ảnh hưởng bởi sự dao động áp suất.
- Không phù hợp cho ứng dụng cần lực cực lớn.
3. Phân loại xi lanh khí nén
3.1 Phân loại theo nguyên lý hoạt động
- Xi lanh tác động đơn: Chỉ dùng khí nén để tạo lực theo một chiều, chiều ngược lại nhờ lò xo.
- Xi lanh tác động kép: Khí nén tác động cả hai chiều, kiểm soát chính xác hơn.
- Xi lanh xoay (Rotary cylinder): Tạo chuyển động xoay thay vì tuyến tính.
3.2 Phân loại theo hình dạng và cấu tạo
- Xi lanh tròn: Thân hình trụ, phổ biến.
- Xi lanh vuông: Thiết kế gọn, dễ lắp đặt.
- Xi lanh mỏng (Compact cylinder): Dùng cho không gian hẹp.
- Xi lanh không cần cần piston (Rodless cylinder): Piston di chuyển trong thân, truyền lực bằng nam châm hoặc cơ cấu trượt.
3.3 Phân loại theo vật liệu chế tạo
- Nhôm: nhẹ, chống gỉ.
- Thép: chịu lực tốt.
- Inox: chống ăn mòn, dùng trong thực phẩm & y tế.
3.4 Phân loại theo ứng dụng
- Xi lanh kẹp (clamping cylinder).
- Xi lanh dẫn hướng (guided cylinder).
- Xi lanh khóa (locking cylinder).
3.5 Phân loại theo các tiêu chí khác
- Theo kích thước đường kính piston.
- Theo hành trình di chuyển.
- Theo áp suất làm việc.
4. Các tiêu chuẩn ISO trên xi lanh khí nén
Xi lanh khí nén thường được sản xuất theo các tiêu chuẩn ISO như:
- ISO 6431: Cho xi lanh đường kính lớn.
- ISO 6432: Cho xi lanh mini, đường kính nhỏ.
- ISO 15552: Dùng cho xi lanh khí nén phổ thông.
Việc tuân thủ tiêu chuẩn ISO giúp xi lanh dễ thay thế, đồng bộ với phụ kiện từ nhiều nhà sản xuất.
5. Các loại giảm chấn trong xi lanh khí nén
- Giảm chấn khí nén (Pneumatic cushioning).
- Giảm chấn cao su (Rubber bumper cushioning).
- Giảm chấn thủy lực (Hydraulic cushioning).
- Giảm chấn lò xo (Spring cushioning).
Mỗi loại giảm chấn có ưu điểm riêng, giúp tăng tuổi thọ xi lanh, giảm rung lắc và tiếng ồn khi vận hành.

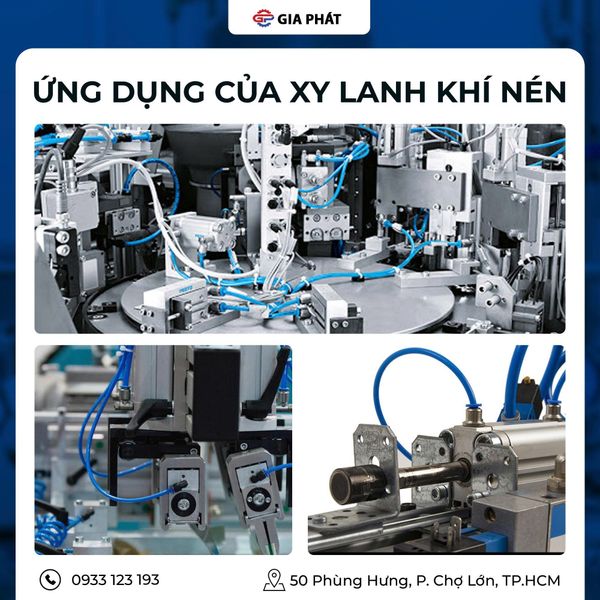

6. Ứng dụng của xi lanh khí nén trong công nghiệp
Xi lanh khí nén được ứng dụng rộng rãi trong nhiều ngành:
- Ngành sản xuất và chế tạo: Gắp, kẹp, ép, đẩy sản phẩm.
- Ngành đóng gói và bao bì: Đẩy hộp, ép nắp, niêm phong.
- Ngành in ấn và giấy: Điều khiển dao cắt, cuộn giấy.
- Ngành gỗ và nội thất: Máy khoan, máy ép, máy phun sơn.
- Ngành thực phẩm và dược phẩm: Dây chuyền tự động an toàn, sạch sẽ.
7. Các thương hiệu xi lanh khí nén nổi tiếng
Một số thương hiệu uy tín được sử dụng phổ biến:
- XCPC
- Airtac
- Parker
- Festo
- CKD Corporation
- Norgren
8. Lưu ý khi lựa chọn và sử dụng xi lanh khí nén
8.1 Lựa chọn xi lanh khí nén
- Xác định lực cần thiết.
- Chọn hành trình piston phù hợp.
- Cân nhắc không gian lắp đặt.
- Lựa chọn vật liệu tùy môi trường (ẩm, hóa chất, sạch…).
8.2 Lắp đặt và vận hành
- Lắp xi lanh đúng hướng, tránh lệch trục.
- Dùng dầu bôi trơn khí nén để tăng tuổi thọ.
- Kiểm tra định kỳ hệ thống khí nén.
8.3 Bảo trì và bảo dưỡng
- Thay phớt làm kín khi có dấu hiệu rò rỉ.
- Vệ sinh bộ lọc khí.
- Tra dầu định kỳ.
8.4 An toàn
- Xả hết khí trước khi tháo xi lanh.
- Không dùng quá áp suất cho phép.
9. Một số lưu ý khác
9.1 Cách tính lực đẩy của xi lanh khí nén
Công thức tính lực:
F = P × A
Trong đó:
- F: Lực đẩy (N).
- P: Áp suất khí nén (Pa).
- A: Diện tích piston (m²).
Ví dụ: Xi lanh đường kính 50mm, áp suất 0.6 MPa → lực đẩy khoảng 1178N (~120kg).
9.2 Hành trình của xi lanh khí nén là gì?
- Hành trình: quãng đường mà piston di chuyển trong xi lanh.
- Chiều dài hành trình phụ thuộc yêu cầu ứng dụng: có thể từ vài mm đến vài mét.
- Cần chọn hành trình phù hợp để tránh hao phí năng lượng và giảm độ bền xi lanh.
Xi lanh khí nén là thiết bị quan trọng trong hệ thống tự động hóa công nghiệp. Với ưu điểm nhanh, an toàn, chi phí thấp, nó được ứng dụng rộng rãi trong sản xuất, đóng gói, in ấn, gỗ, thực phẩm và nhiều lĩnh vực khác. Nếu bạn đang cần mua xi lanh khí nén chính hãng hãy liên hệ với CỬA HÀNG GIA PHÁT để được tư vấn và báo giá tốt nhất.
