Bài viết này CỬA HÀNG GIA PHÁT sẽ phân tích chi tiết từ cấu tạo, nguyên lý vận hành, thông số kỹ thuật đến các ứng dụng thực tế của xi lanh vuông XCPC SC, đồng thời hướng dẫn bạn cách chọn mã sản phẩm tối ưu nhất cho hệ thống của mình.
1. Tổng Quan Về Thương Hiệu Khí Nén XCPC
Trước khi đi sâu vào sản phẩm, việc hiểu rõ nguồn gốc thương hiệu giúp chúng ta có cái nhìn chuẩn xác về chất lượng. XCPC là một trong những thương hiệu tiên phong trong lĩnh vực sản xuất thiết bị khí nén công nghiệp. Với hệ thống quản lý hiện đại, nhà máy sở hữu chuỗi dây chuyền CNC tự động hóa có độ chính xác cực cao.
Sản phẩm của XCPC được xuất khẩu sang nhiều quốc gia khắt khe tại Châu Âu và Châu Á nhờ độ đồng đều về chất lượng, khả năng chịu áp suất vượt trội và thiết kế tối ưu hóa không gian lắp đặt. Tại Việt Nam, các thiết bị của XCPC từ van điện từ, bộ lọc cho đến các dòng xi lanh vuông đều được giới kỹ sư tin dùng vì có giá thành vô cùng cạnh tranh nhưng độ bền không hề kém cạnh các thương hiệu từ Đài Loan hay Nhật Bản.

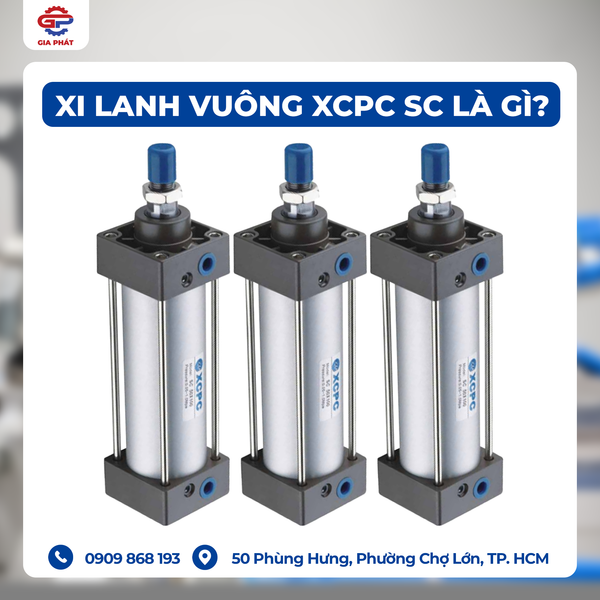

2. Xi Lanh Vuông XCPC SC Là Gì?
Xi lanh vuông XCPC SC là dòng xi lanh khí nén tiêu chuẩn có thiết kế thân vuông hoặc biên dạng vuông nhờ 4 thanh ty ren (hoặc thiết kế bo góc tích hợp rãnh lắp cảm biến). Đây là dòng xi lanh hoạt động kép - tức là loại xi lanh tác động hai chiều, sử dụng áp lực của khí nén để sinh lực ở cả hai hành trình: tiến (đẩy ra) và lùi (về).
Khác với các dòng xi lanh mini hay xi lanh tròn, xi lanh vuông SC được thiết kế để gánh vác các tác vụ trung bình đến nặng, đòi hỏi lực ép, lực đẩy lớn và hành trình chuyển động tịnh tiến dài một cách ổn định, liên tục với tần suất cao.

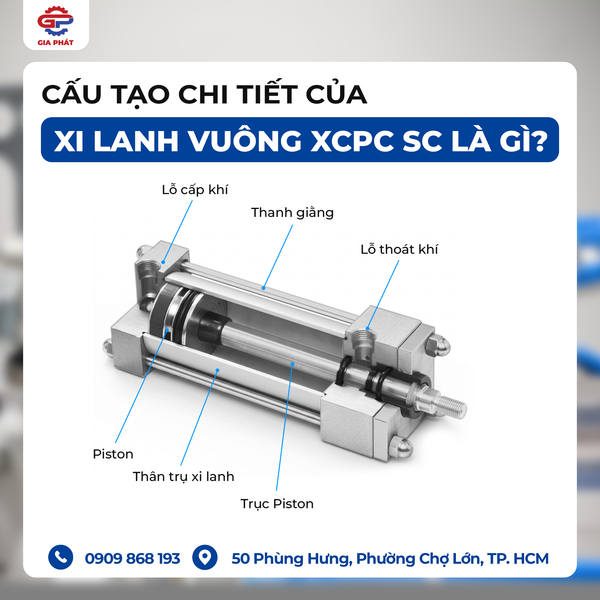

3. Phân Tích Cấu Tạo Chi Tiết Của Xi Lanh Vuông XCPC SC
Độ bền của một chiếc xi lanh khí nén phụ thuộc 100% vào vật liệu cấu thành và công nghệ gia công bề mặt. Xi lanh vuông XCPC SC sở hữu cấu trúc cơ khí cực kỳ rắn chắc với các bộ phận cốt lõi sau:
- Thân trụ xi lanh: Được làm hoàn toàn bằng hợp kim nhôm cao cấp hoặc thép chống gỉ tùy phiên bản. Bề mặt lòng xi lanh được xử lý mài bóng lớp lót trong bằng máy mài chính xác cao, giảm thiểu tối đa hệ số ma sát với phớt piston, ngăn chặn hiện tượng rỗ lòng và kéo dài tuổi thọ cho hệ thống phớt.
- Piston & Trục piston: Trục piston sử dụng chất liệu thép carbon cao cấp hoặc thép không gỉ, được tôi cứng bề mặt (mạ chrome dày) giúp chống oxy hóa tốt, chịu được lực va đập cơ học và chống trầy xước khi làm việc liên tục trong môi trường nhiều bụi bẩn.
- Hệ thống gioăng phớt: XCPC tích hợp hệ thống phớt chặn dầu, phớt chịu áp suất làm bằng vật liệu cao su kỹ thuật cao (NBR hoặc Viton/FKM tùy chọn cao cấp) giúp chặn khí, ngăn hiện tượng rò rỉ khí nội bộ giữa hai buồng và rò rỉ khí ra đầu ty.

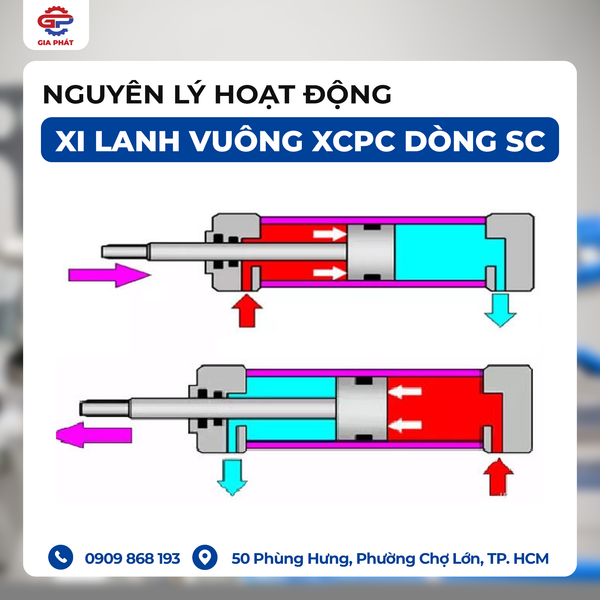

4. Nguyên Lý Vận Hành Của Xi Lanh Khí Nén Tác Động Kép SC
Vì là dòng xi lanh tác động kép, quy trình sinh lực của dòng XCPC SC diễn ra khép kín theo hai chu kỳ dưới sự điều khiển của van điện từ (thường là van 5/2 hoặc 5/3):
- Hành trình đi ra (Tiến): Khí nén có áp suất cao từ nguồn cấp đi qua van điện từ, đi vào cổng khí ở đuôi (nắp sau) của xi lanh. Lúc này, áp lực khí nén chiếm tr không gian trong buồng sau, đẩy piston dịch chuyển về phía trước. Khí nén dư ở buồng trước đồng thời bị đẩy ra ngoài qua cổng khí nắp trước và xả ra môi trường. Trục piston kéo dài ra để thực hiện các công việc như kẹp, dập, đẩy sản phẩm.
- Hành trình lùi về (Thụt): Khi van điện từ đảo chiều, nguồn khí nén được dẫn ngược vào cổng khí ở đầu (nắp trước) xi lanh, đồng thời mở cổng đuôi thành cổng xả. Áp lực khí nén tác động vào mặt trước piston, đẩy piston lùi ngược về vị trí ban đầu.
Quá trình nén - đẩy này diễn ra liên tục với tần suất cực cao (tốc độ dao động từ 50 mm/s đến 500 mm/s), tạo ra năng lượng cơ học chính xác cho toàn bộ hệ thống.
5. Bảng Thông Số Kỹ Thuật Tiêu Chuẩn Của Dòng Xi Lanh XCPC SC
Khi thiết kế hoặc thay thế linh kiện tương đương, bạn cần nắm lòng dải thông số vận hành của thiết bị để tránh trường hợp xi lanh bị quá tải hoặc thiếu lực. Dưới đây là bảng thông số kỹ thuật chi tiết của dòng xi lanh vuông tiêu chuẩn SC:

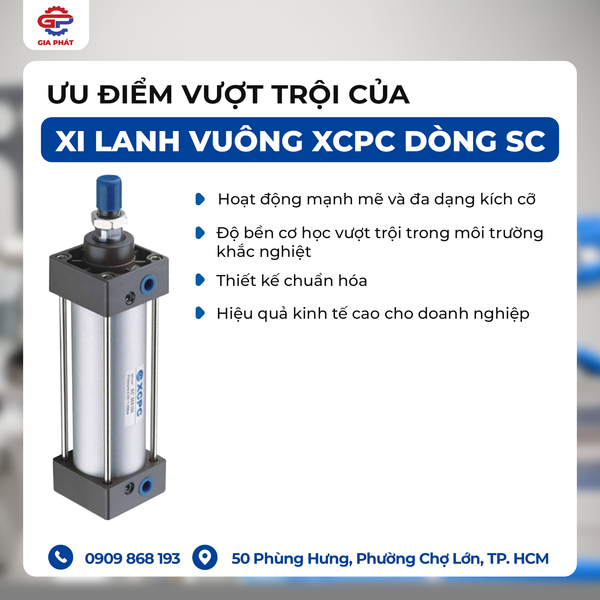

6. Ưu Điểm Vượt Trội Của Xi Lanh Vuông XCPC Dòng SC
Tại sao dòng sản phẩm này lại nhận được sự ưu ái lớn từ các xưởng chế tạo máy và phòng bảo trì của nhà máy? Câu trả lời nằm ở 4 ưu điểm thực dụng sau:
6.1. Hoạt động mạnh mẽ và đa dạng kích cỡ
Với dải đường kính piston cực rộng từ 32mm đến 200mm, xi lanh SC có thể đáp ứng những dải lực từ vài chục kilôgam cho đến hàng tấn lực. Khả năng tùy biến hành trình lên đến 2 mét cho phép thiết bị xử lý được các khoảng không gian chuyển động rất dài.
6.2. Độ bền cơ học vượt trội trong môi trường khắc nghiệt
Nhờ lớp vỏ nhôm siêu dày và trục piston tôi cứng mạ chrome, sản phẩm chống chịu tốt với va đập ngoại lực. Đặc biệt hệ thống phớt chất lượng cao giúp xi lanh vận hành bền bỉ từ 3 đến 5 năm trong môi trường nhà xưởng nhiều bụi gỗ, mạt sắt hoặc độ ẩm cao nếu được cấp nguồn khí sạch có bôi trơn.
6.3. Thiết kế chuẩn hóa toàn cầu
Dòng mã SC của XCPC được thiết kế hoàn toàn theo tiêu chuẩn quốc tế. Điều này đồng nghĩa với việc kích thước tâm lỗ bắt vít, ren đầu ty, kích thước cổng khí hoàn toàn trùng khớp với các dòng xi lanh vuông mã SC của các hãng khác như Airtac, STNC,...
6.4. Hiệu quả kinh tế cao cho doanh nghiệp
So với các dòng xi lanh cao cấp từ Châu Âu hay Nhật Bản có giá thành vô cùng đắt đỏ, xi lanh vuông XCPC mang lại một mức hiệu năng trên giá thành cực kỳ lý tưởng. Chi phí đầu tư ban đầu thấp giúp các đơn vị chế tạo máy tối ưu hóa giá thành xuất xưởng, tăng năng lực cạnh tranh trên thị trường.
7. Các Ứng Dụng Thực Tế Trong Các Ngành Công Nghiệp Hiện Nay
Sự đa năng của xi lanh vuông XCPC dòng SC được minh chứng qua sự xuất hiện dày đặc của chúng trong hầu hết các phân xưởng sản xuất tự động:
- Ngành chế biến gỗ, nội thất: Ứng dụng trong các dòng máy ép gỗ công nghiệp, máy cưa tự động, máy phay mộng. Lực ép lớn của xi lanh Ø80, Ø100 giúp giữ cố định các tấm gỗ dày trước khi lưỡi cắt đi qua.
- Dây chuyền cơ khí chế tạo, dập gá: Gắn trên các đồ gá hàn, hệ thống máy dập phôi nhôm, máy cắt sắt tấm, máy uốn ống uốn thép định hình đòi hỏi chu kỳ đóng kẹp liên tục lên đến hàng ngàn lần mỗi ngày.
- Ngành sản xuất vật liệu xây dựng: Vận hành các cánh cửa xả liệu của trạm trộn bê tông, máy đóng bao xi măng, hệ thống đẩy gạch nung ra khỏi lò. Đây là môi trường cực kỳ bụi bặm nhưng kết cấu ty mạ chrome của XCPC SC vẫn đáp ứng xuất sắc.
- Công nghiệp thực phẩm & đóng gói: Sử dụng trong các khâu gạt phân loại sản phẩm trên băng tải, đóng thùng carton, dập nắp chai lọ tự động nhờ cơ chế vận hành sạch sẽ bằng khí nén, không gây nguy cơ rò rỉ dầu bẩn như hệ thống thủy lực.
8. Kinh Nghiệm Lựa Chọn Và Sử Dụng Xi Lanh Vuông
Để một chiếc xi lanh khí nén đạt được hiệu suất tối ưu và không bị hỏng hóc vặt trong quá trình vận hành, các kỹ sư bảo trì cần tuân thủ các nguyên tắc vàng sau:
- Luôn sử dụng bộ lọc khí nén: Khí nén từ máy nén khí luôn mang theo hơi nước, cặn gỉ sét từ đường ống và tạp chất. Nếu không đi qua bộ lọc để làm sạch, các hạt bụi này sẽ cào xước lòng xi lanh và xé rách phớt cao su gây rò rỉ khí. Khuyên dùng các bộ lọc kết hợp bộ tra dầu để cung cấp một lượng sương dầu nhỏ làm mát và bôi trơn lòng piston liên tục.
- Tính toán dư tải trọng (Lực đẩy): Khi tính toán lực đẩy lý thuyết của xi lanh dựa trên công thức lý thuyết, luôn phải nhân thêm hệ số an toàn từ 1.3 đến 1.5 cho các ứng dụng tải tĩnh, và từ 2.0 trở lên cho các ứng dụng tải động có vận tốc cao.
- Lắp đặt đồng tâm trục: Lực tác động lên trục piston phải hoàn toàn nằm trên một đường thẳng dọc trục. Nếu kết cấu cơ khí bị lệch, ty xi lanh sẽ chịu một lực cưỡng bức vuông góc (lực hướng tâm), dẫn đến hiện tượng mòn một bên phớt, cong ty hoặc kẹt piston.
Nếu bạn đang tìm kiếm dòng sản phẩm xi lanh vuông XCPC chính hãng với chất lượng tốt và giá thành phân phối tối ưu, thì hãy liên hệ ngay với Gia Phát để nhận bảng báo giá chi tiết và catalog đầy đủ của dòng xi lanh vuông XCPC SC ngay hôm nay nhé!
